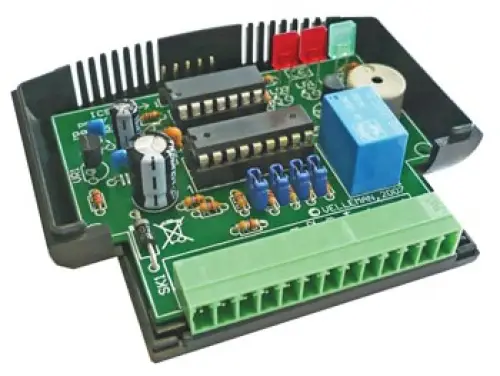

Mini PIC PLC Modul Anwendungsmodul Velleman VM142 Günstig

Dieses Anwendungsmodul sieht klein aus, hat aber eine große Leistung – Alles hängt von Ihren Programmierfähigkeiten ab. Kreieren Sie ihre eigene Anwendung. Sie benötigen dazu nur eines unserer Programmiergeräte VM134 oder K8076. Alle gepufferten Ein-und Ausgänge sind gebrauchsfertig. Das Modul verfügt über eine On-Board-LED, einen Relaisausgang und einen Summer.
Dieses kleine, aber vielseitige programmierbare Modul ist das ideale Instrument, um ein kleines Automatisierungs- und/oder Kontrollprojekt zu entwickeln. Das VM142 verfügt über einen sehr populären 8-bit On-Board Microcontroller von Microchip und die Hardwareaufbau wurde so entworfen, dass es 4 gepufferte Ein- und Ausgängen gibt. Außerdem hat das Gerät auch einen potenzialfreien Relaisausgang und einen Summer. Der PIC-Microcontroller kann frei programmiert werden und die Software kann sowohl in Assembler als auch in C entwickelt werden. Dies erfordert einen gewissen Erfahrungsgrad mit PIC Microcontrollern und deren Programmierung.

• 9 frei programmierbare Eingänge/Ausgänge (4 Ein-, 5 Ausgänge)
• PIC16F630 Microcontroller von Microchip
• LED-Anzeige für Stromversorgung und Relaisausgang
• 1 frei programmierbare LED-Anzeige
• On-Board-Minisummer für akustische Signale
• On-Board ICSPT-Anschluss zum Programmieren
• PIC-Programmer unterstützt PIC16F630

Technische Daten:

• Spannungsmversorgung: 12VDC/100mA
• 4 Eingänge (mit Spannungserfassung)
• Spannung Eingangssignal: 5 – 24VDC, @ 4K7
• 4 NPN Transistorausgänge („Open Collector“, sink):
• Strom Transistorausgang: max. 100mA jeder
• Direkte 12V-Relaissteuerung möglich (Sicherheitsdiode ist nicht nötig)
• 1 Relaisausgang mit NO/NC-Kontakt (2A)
• Geschwindigkeit Microcontroller: fester 4MHz interner Oszillator
• Abmessungen: 80 x70 x 25mm

Optionales Zubehör:

• Modul VM134 PIC Programmer
• Bausatz K8076 PIC-Programmer

PDF-Beschreibung zum Download –> VM142.PDF
