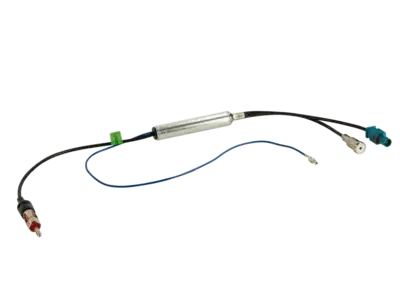

ACV Antennenadapter ISO(f)/Fakra(m)>DIN(m) 12V Phantom ROKA Knallerangebot

acv LEONI / ROKA PRO
Antennenkabel, Verlängerungen und Antennenadapter der acv LEONI Serie zeichnen sich durch die Verwendung von LEONI Coaxialkabeln und hochwertigen OEM Steckern des deutschen Herstellers ROKA aus.
LEONI als weltweit agierendes und zertifiziertes Unternehmen im Bereich von Fahrzeugleitungen aller Art, Mitglied in internationalen Fachkreisen und Kabelzulieferer aller Hersteller, bietet unter anderem LEONI Dacar Coaxialkabel zur Daten- und Signalübertragung nach höchsten OEM Standards und Freigaben.
ROKA (RObert KArst) ist als mittelständiges Unternehmen ISO/TS 16949 zertifiziert und erfüllt hiermit Zusatzanforderungen als Zulieferer der Automobilindustrie und ist von allen Fahrzeugherstellern anerkannt.
Als Mitglied des Facharbeitskreises Automobil > FAKRA ist ROKA maßgeblich an der herstellerübergreifenden Entwicklung von Antennenkabel-Steckverbindersystemen beteiligt.
LEONI Coaxialkabel mit besten Kopplungswiderstands- und Schirmdämpfungseigenschaften bei gerigner Signaldämpfung, verlustarm und störungssicher für maximalen Empfang.
FAKRA OEM Stecker und hochwertige acv Anschlüsse mit maximaler Kontaktsicherheit.
Hinweis:
blau: +12V geschaltet Antennenremote
Fahrzeuge mit 1-DIN Symphony OEM HU CAN Bus Mini ISO Anschluss
Fahrzeuge mit 2-DIN Symphony OEM HU CAN Bus Mini ISO Anschluss
Bei Empfangsproblemen:
Empfang mit OEM Gerät prüfen
Antennenkabel und Antennendapter auf Durchgang prüfen
+12V Phantomspeisung Adapterausgang prüfen
Fahrzeug auf Störungen durch Nachrüst-LED-Beleuchtung prüfen
Fahrzeug auf Störungen durch Nachrüst-Spannungswandler / Netzteile / USB Ladeadapter prüfen
Fahrzeug auf Störungen durch Nachrüst-Digitalendstufen prüfen
Technische Daten:
+12V Phantomspeisung
Anschluss: ISO(f)/Fakra Z(m) > DIN(m)
Länge: 20 cm
Aufbau
Kabel: LEONI Dacar
Leiter: Staku-Litze blank 40%iACS
Dielektrikum: XPE Naturfarbe
Schirmung 1: Aluniniumfolie kaschiert
Schirmung 2: Geflecht aus Cu-Drähten / verzinnt / Cu ETP 1 gem. EN 13602
Mantel: PVC / bleifrei
Elektische Eigenschaften bei Raumtemperatur
Leiterwiderstand: 317 Ohm/km
Kapazität bei 1 kHz: 106 pF/m
Wellenwiderstand: 50 Ohm +/- 3 Ohm
Verkürzungsfaktor: ca. 66%
Schirmdämpfung: 75 dB min.
Mechanische Eigenschaften
Leitungsgewicht: ca. 12,4 kg/km
Biegeradius einfach: 3 x d
Biegeradius mehrfach: 10 x d
Für folgende Anwendung:
Antenne > Radioanschluss Adapter
Für folgende Fahrzeuge geeignet:
Audi A2 (8Z) 11/1999 – 07/2005
Audi A3 (8L) 08/2000 – 06/2003
Audi A3 (8P) 07/2003 – 05/2005
Audi A4 (B5/8D) 02/1999 – 08/2001
Audi A4 (B6/8E) 11/2000 – 05/2005
Audi A4 (B7/8E) 11/2004 – 02/2009
Audi A6 (4B/C5) 05/2001 – 03/2006
Audi A8 (D2/4D) 11/1998 – 11/2002
Audi TT (8N) 09/1998 – 05/2006
